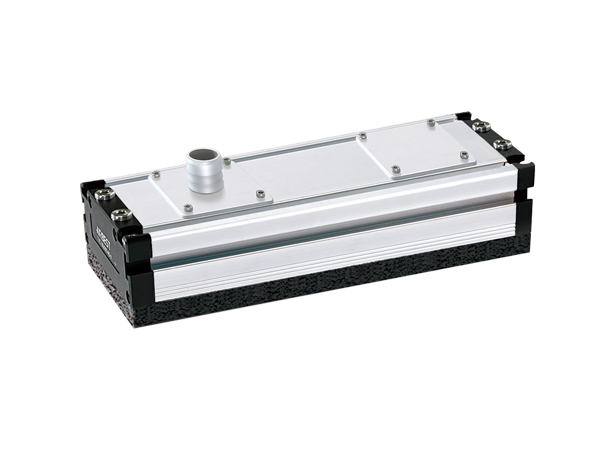

产品特点
● 优质铝型材结构，强度高，重量轻
● 可搭配外置发生器货外接风机
● 内置止回阀结构，可满足多种规格产品的抓取
● 多种吸附面类型，适应不同行业产品
● 产品主要应用于分拣系统，拆垛和码垛行业
适用范围
● 智能仓储
● 智慧物流
● 码垛拆垛
● 无人分拣
型号规格
TXM 130×400 - A5 - V
① ② ③ ④
① 产品系列 | ② 尺寸规格 | ③ 吸附面类型 | ④ 止回阀选型 |
TXM | 130×400 130×600 130×800 130×1000 130×1200 130×1400 | A1 - 1排孔海绵型 A3 - 3排孔海绵型 A5 - 5排孔海绵型 B30 - 吸盘型（吸盘盘径Φ30mm) B40 - 吸盘型（吸盘盘径Φ40mm) B55 - 吸盘型（吸盘盘径Φ55mm) | 无 - 默认规格，无止回阀 V - 带止回阀 |
选型规格
型号规格 | A1 | A3 | A5 | B30 | B40 | B55 |
130×400 | ○ | ○ | ● | ○ | ● | ○ |
130×600 | ○ | ○ | ● | ○ | ● | ○ |
130×800 | ○ | ○ | ● | ○ | ● | ○ |
130×1000 | ○ | ○ | ● | ○ | ● | ○ |
130×1200 | ○ | ○ | ● | ○ | ● | ○ |
130×1400 | ○ | ○ | ● | ○ | ● | ○ |
◇注： "●"表示默认规格，常备库存，货期短； "○"表示可生产，无库存，货期长； "-"表示不可选。特殊定制请咨询销售客服。
性能参数
型号 | 理论最大吸力 N (-30kPa) | 理论最大吸力 N (-40kPa) | 理论最大吸力 N (-50kPa) | 理论最大吸力 N (-60kPa) | 单重 kg | 风机管口径内径 mm | 吸盘数量 |
TXM130×400-A1 | 256 | 341 | 426 | 512 | 2.4 | Φ32 | 13 |
TXM130×600-A1 | 394 | 526 | 656 | 788 | 3.9 | Φ32 | 20 |
TXM130×800-A1 | 512 | 683 | 852 | 1,024 | 5.4 | Φ60 | 26 |
TXM130×1000-A1 | 650 | 867 | 1,082 | 1,301 | 6.9 | Φ60 | 33 |
TXM130×1200-A1 | 788 | 1,052 | 1,312 | 1,576 | 8.4 | Φ60 | 40 |
TXM130×1400-A1 | 906 | 1,209 | 1,508 | 1,812 | 9.9 | Φ60 | 46 |
TXM130×400-A3 | 169 | 227 | 286 | 344 | 2.4 | Φ32 | 65 |
TXM130×600-A3 | 254 | 343 | 431 | 519 | 3.9 | Φ32 | 98 |
TXM130×800-A3 | 340 | 458 | 576 | 694 | 5.4 | Φ60 | 131 |
TXM130×1000-A3 | 426 | 574 | 721 | 869 | 6.9 | Φ60 | 164 |
TXM130×1200-A3 | 512 | 689 | 866 | 1,044 | 8.4 | Φ60 | 197 |
TXM130×1400-A3 | 598 | 805 | 1,012 | 1,219 | 9.9 | Φ60 | 230 |
TXM130×400-A5 | 110 | 143 | 182 | 214 | 2.4 | Φ32 | 65 |
TXM130×600-A5 | 166 | 215 | 274 | 323 | 3.9 | Φ32 | 98 |
TXM130×800-A5 | 221 | 286 | 364 | 429 | 5.4 | Φ60 | 130 |
TXM130×1000-A5 | 280 | 363 | 462 | 544 | 6.9 | Φ60 | 165 |
TXM130×1200-A5 | 343 | 444 | 565 | 666 | 8.4 | Φ60 | 202 |
TXM130×1400-A5 | 391 | 506 | 644 | 759 | 9.9 | Φ60 | 230 |
TXM130×400-B30 | 294 | 392 | 490 | 588 | 3.8 | Φ32 | 28 |
TXM130×600-B30 | 451 | 602 | 752 | 903 | 5.3 | Φ32 | 43 |
TXM130×800-B30 | 577 | 770 | 962 | 1,155 | 6.8 | Φ60 | 55 |
TXM130×1000-B30 | 735 | 980 | 1,225 | 1,470 | 8.4 | Φ60 | 70 |
TXM130×1200-B30 | 892 | 1,190 | 1,487 | 1,785 | 9.9 | Φ60 | 85 |
TXM130×1400-B30 | 1,029 | 1,372 | 1,715 | 2,058 | 11.4 | Φ60 | 98 |
TXM130×400-B40 | 432 | 575 | 722 | 867 | 3.9 | Φ32 | 23 |
TXM130×600-B40 | 658 | 875 | 1,099 | 1,319 | 5.5 | Φ32 | 35 |
TXM130×800-B40 | 883 | 1,175 | 1,475 | 1,771 | 7.1 | Φ60 | 47 |
TXM130×1000-B40 | 1,109 | 1,475 | 1,852 | 2,224 | 8.7 | Φ60 | 59 |
TXM130×1200-B40 | 1,334 | 1,775 | 2,229 | 2,676 | 10.4 | Φ60 | 71 |
TXM130×1400-B40 | 1,560 | 2,075 | 2,606 | 3,129 | 12.1 | Φ60 | 83 |
TXM130×400-B55 | 342 | 384 | 408 | 504 | 3.6 | Φ32 | 12 |
TXM130×600-B55 | 513 | 576 | 612 | 756 | 5.1 | Φ32 | 18 |
TXM130×800-B55 | 684 | 768 | 816 | 1,008 | 6.4 | Φ60 | 24 |
TXM130×1000-B55 | 855 | 960 | 1,020 | 1,260 | 7.8 | Φ60 | 30 |
TXM130×1200-B55 | 1,026 | 1,152 | 1,224 | 1,512 | 9.3 | Φ60 | 36 |
TXM130×1400-B55 | 1,197 | 1,344 | 1,428 | 1,764 | 10.6 | Φ60 | 42 |
◇注：上表中吸力值是在产品完成覆盖，未考虑安全系数，刚性不透气工件，条件下所得的理论吸附力。
吸附面尺寸规格(mm)

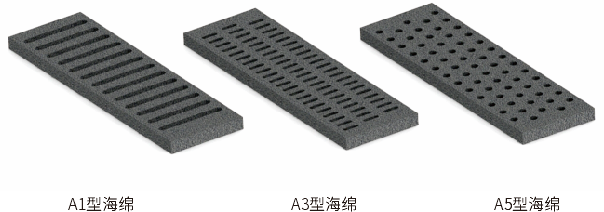

海绵型
海绵型号/尺寸 | L（长） | W（宽） | H（厚） |
TXC400 | 434 | 130 | 20 |
TXC600 | 634 | 130 | 20 |
TXC800 | 834 | 130 | 20 |
TXC1000 | 1,034 | 130 | 20 |
TXC1200 | 1,234 | 130 | 20 |
TXC1400 | 1,434 | 130 | 20 |
◇ 注：海绵在本产品中属于耗材，请根据实际使用工况，及时更换，否则会影响产品的吸附效果。
使用温度-10~60℃，不可接触强酸，强碱等腐蚀性气体或液体，不可有尖锐或锋利物体接触

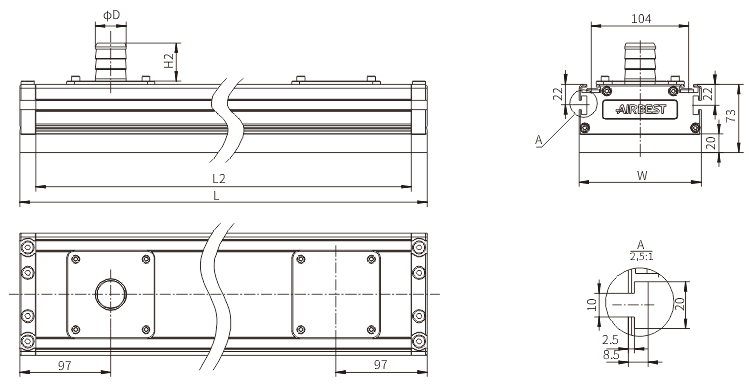

尺寸规格(mm)
型号/尺寸 | L | L2 | W | D | H2 |
TXM130×400 | 434 | 400 | 130 | 32 | 40 |
TXM130×600 | 634 | 600 | 130 | 32 | 40 |
TXM130×800 | 834 | 800 | 130 | 62 | 50 |
TXM130×1000 | 1,034 | 1,000 | 130 | 62 | 50 |
TXM130×1200 | 1,234 | 1,200 | 130 | 62 | 50 |
TXM130×1400 | 1,434 | 1,400 | 130 | 62 | 50 |
吸附面尺寸规格(mm)

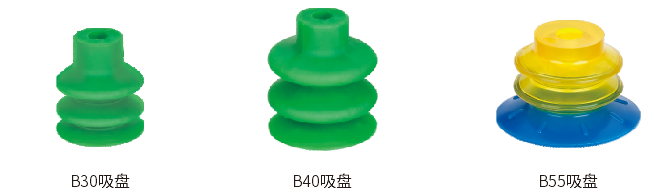

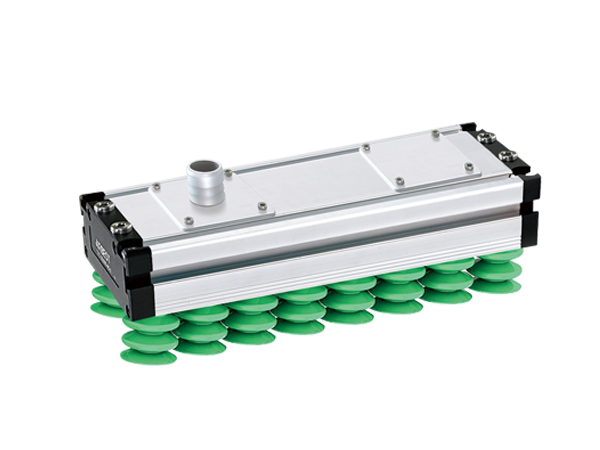

吸盘型
吸盘规格 | 吸盘尺寸(mm) | 吸盘型号 |
B30型吸盘 | Φ30 | SPC30S |
B40型吸盘 | Φ40 | SPC40S |
B55 型吸盘 | Φ55 | SGP55UD |

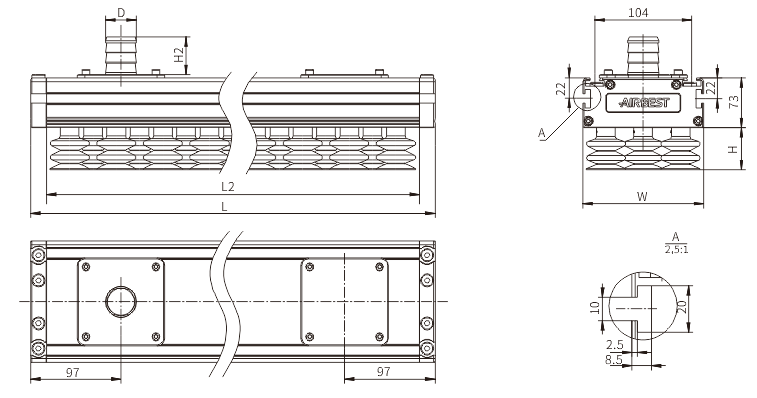

尺寸规格(mm)
型号/尺寸 | L | L2 | W | D | H2 | H | ||
B30 | B40 | B55 | ||||||
TXM130×400 | 434 | 400 | 130 | 32 | 40 | 37 | 45 | 38 |
TXM130×600 | 634 | 600 | 130 | 32 | 40 | 37 | 45 | 38 |
TXM130×800 | 834 | 800 | 130 | 62 | 50 | 37 | 45 | 38 |
TXM130×1000 | 1,034 | 1,000 | 130 | 62 | 50 | 37 | 45 | 38 |
TXM130×1200 | 1,234 | 1,200 | 130 | 62 | 50 | 37 | 45 | 38 |
TXM130×1400 | 1,434 | 1,400 | 130 | 62 | 50 | 37 | 45 | 38 |
