 产品特点

● 适合搬运表面平整的工件。

● 不同材质的吸盘适用于多种不同的工件，防静电硅橡胶材质能有效防止静电对电子产品的破坏。

● 尺寸齐全，适用于不同尺寸大小的工件。


适用范围

● 光滑木板

● 光滑钢板

● 胶合板

● 塑料板

● 电子零件


型号规格


SF  50  N  -  G2F  -  EB
①    ②   ③          ④         ⑤


① 产品系列

② 尺寸规格

③ 材质规格

④ 连接规格

⑤ 特殊规格

SF

15 -  Φ15mm

20 -  Φ20mm
25 -  Φ25mm
30 -  Φ30mm
40 -  Φ40mm

50 -  Φ50mm

75  - Φ75mm

110- Φ110mm
150- Φ150mm
200- Φ200mm
300- Φ300mm

N - 丁腈橡胶           55  黑色    ★
S - 硅橡胶               50  红色      ★
WS - 白硅胶            50  白色

CS - 防静电硅橡胶   55 黑色和红点

空白   - 单独吸盘

M5M - M5外螺纹

G1M  - G1/8外螺纹

G2M  - G1/4外螺纹

G3M  - G3/8外螺纹

G1F    - G1/8内螺纹

G2F    - G1/4内螺纹

G3F    - G3/8内螺纹

G4F    - G1/2内螺纹

G6F    - G3/4内螺纹

空白 - 不带接触式感应阀

EB    - 带接触式感应阀

◇ 注："★"表示常用材质，常备库存，货期短；其他材质为特殊用途，请咨询销售客服。感应阀适合吸盘型号SF50-150


选型规格

型号/连接规格

M5M

G1F

G1M

G2F

G2M

G3F

G3M

G4F

G6F

EB

SF15

●

-

-

-

-

-

-

-

-

-

SF20 - 30

-

●

●

-

-

-

-

-

-

-

SF40

-

●

●

-

-

-

-

-

-

-

SF50

-

-

-

●

●

●

●

-

-

○

SF75

-

-

-

●

-

-

-

-

-

○

SF110 - 150

-

-

-

-

-

-

-

●

-

○

SF200

-

-

-

-

-

-

-

●

-

-

SF300

-

-

-

-

-

-

-

-

●

-

◇ 注： "●"表示默认规格，常备库存，货期短； "○ "表示可生产，无库存，货期长； "- "表示不可选。特殊定制请咨询销售客服。

性能参数

型号

拉脱力

N

内部体积

cm³

推荐软管直径

mm

SF15

8

0.5

6

SF20

14.5

0.8

6

SF25

22

1.2

6

SF30

32

1.5

6

SF40

60

3

6

SF50

88

7

6

SF75

200

20

8

SF110

430

60

10

SF150

795

160

10

SF200

1,500

550

12

SF300

3,200

730

12

◇ 注：测量真空度-60kPa，工件表面光滑、干净。以上拉脱力数据不包括安全系数。根据工件表面状况不同，数值可能会有变化。

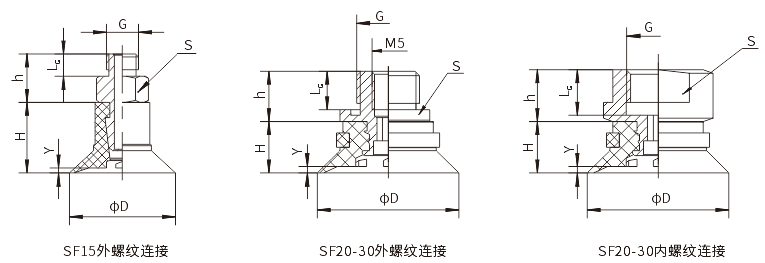

尺寸规格(mm)


型号/尺寸

D

H


型号/尺寸

D

H

d

安装孔

SF15

16.5

11

SF50

53

17.5

-

-

SF20

22

8

SF75

77

13

35

4-φ6.5

SF25

27

9

SF110

112

20

55

8-φ6

SF30

32

10

SF150

152

26

70

8-φ6

SF40

42

13

SF200

200

45

40

4-φ9




型号/尺寸

D

H

G

LG

h

S

Y

SF15-M5M

16.5

11

M5

3.5

7.5

7

0.8

SF20-G1F

22

8

G1/8

7

8

13

1

SF20-G1M

22

8

G1/8

6

7.8

13

1

SF25-G1F

27

9

G1/8

7

8

13

1

SF25-G1M

27

9

G1/8

6

7.8

13

1

SF30-G1F

32

10

G1/8

7

8

13

1.2

SF30-G1M

32

10

G1/8

6

7.8

13

1.2

SF40-G1F

42

13

G1/8

7

10

17

1.2

SF40-G1M

42

13

G1/8

6

12

17

1.2

SF50-G2F

53

17.5

G1/4

10

13

24

3.2

SF50-G2M

53

17.5

G1/4

9

17

24

3.2

SF50-G3F

53

17.5

G3/8

11

13

24

3.2

SF50-G3M

53

17.5

G3/8

10

18

24

3.2

SF75-G2F

77

13

G1/4

-

13

-

4

SF110-G4F

112

20

G1/2

-

9

-

6

SF150-G4F

152

26

G1/2

-

10

-

8


尺寸规格(mm)-带接触式感应阀



配件

节流阀（EH）

吸盘未接触工件时,通过真空口流量增大,阀片贴合真空口,只有小孔泄露少量真空流量。

吸盘吸住工件时,通过真空口流量减少,阀片脱离真空口,吸盘正常工作(吸盘带节流阀之后,必须垂直应用)。



接触式感应阀（EB）

吸盘未接触工件时,感应阀关闭真空口,防止真空流量泄露。

吸盘接触工件时,压缩感应阀阀杆,真空口打开,吸盘正常工作。


配件选型规格

配件规格

型号规格

适合吸盘

F - 内螺纹

M - 外螺纹

吸盘接头

-

PJS-M5M-SC3

SF15

PJS-G1F-SF1

PJS-G1M-SF1

SF20, 25, 30

PJS-G1F-SF2

PJS-G1M-SF2

SF40

PJS-G2F-SF3

PJS-G2M-SF3

SF50

PJS-G3F-SF3

PJS-G3M-SF3

SF50

PJS-G2F-SF4

-

SF75

PJS-G4F-SF5

-

SF110

PJS-G4F-SF6

-

SF150

PJS-G4F-SF7

-

SF200

◇ 注：吸盘与固定接头，缓冲支杆的组合选型请参考样本22页。


SF 系列资料
点击下载
本系列其他产品
